用途:
高压输电线路 适用于污秽地区
品种范围: 10kV
额定机械负荷: 11kN,70kN
颜色: 红色, 灰色, 蓝色，黄色 根据客户要求
执行标准; GB/T 19519-2014 IEC 61109
技术特点:
– 重量轻,体积小,便于运输及安装
– 高机械强度

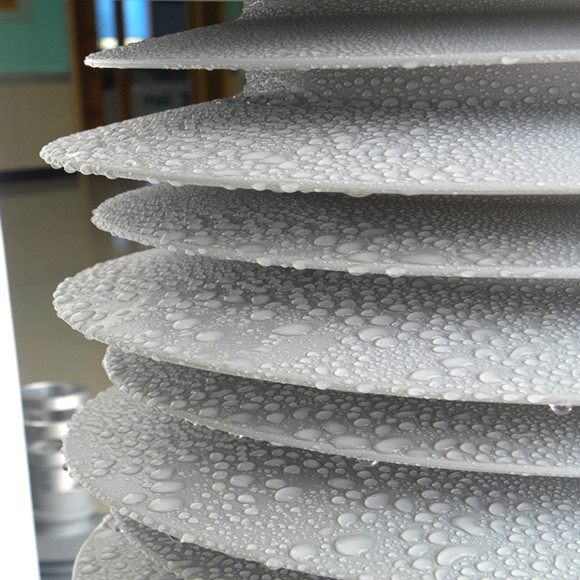

– 良好的耐污性能
– 免维护
结构:
由伞套, 芯棒及端部金具组成, 通常110kV以上产品带均压环
生产工艺:
注射工艺 优点,芯棒和护套粘接无缝隙,内绝缘性能好,可避免发生界面击穿现象
10kV棒形悬式复合绝缘子主要尺寸与特性
序号 | 绝缘子型号 | 额定电压 | 额定机械拉伸负荷 | 结构高度 | 最小电弧距离 | 大伞直径 | 最小公称爬电距离 | 雷电全波冲击耐受电压（峰值） | 工频一分钟湿耐受电压（有效值） | 参考重量 |
kV | kN | H mm | h mm | D1 mm | L mm | ≥ kV | ≥ kV | kg | ||
1 | FXBW-10/70 | 10 | 70 | 345±15 | 170 | 97 | 435 | 110 | 50 | 1.2 |
2 | FXBW-10/70 | 10 | 70 | 365±15 | 180 | 144 | 500 | 110 | 60 | 1.6 |
说明：产品的尺寸、特性、连接方式和伞裙颜色等可按照客户具体要求设计、生产
