电力知识图谱—电力环节：输电
电能的传输，是电力系统整体功能的重要组成环节。从发电站发出的电能，一般都要通过输电线路送到各个用电地方。
为了发电经济性，现代大型发电厂基本倾向于建在能源基地，其他用电地区距离较远，就必须通过输电。
输电的所有研究，围绕着三点，第一是经济性，第二是安全性，第三才是质量。你说安全比经济重要？不是为经济性，干嘛要长距离输电。
一、输电原理

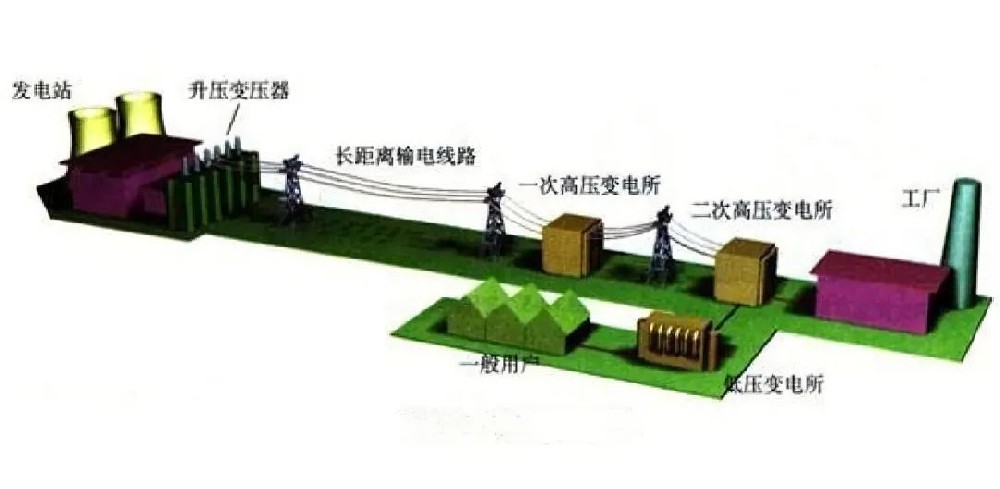

图 | 输电过程示意图
输电线路是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。
通过输电，把相距远的（可达数千千米）发电厂和负荷中心联系起来，使电能的开发和利用超越地域的限制，输电还可以将不同地点的发电厂连接起来，实行峰谷调节。
有时候输电不只是为了能让你用上电，还有让你可以有多路电可用，可备用，提高用电可靠性（当然要多成本多出钱）。
二、输电原因
为什么需要进行电能传输？
（1）集中发电效率高，大发电机组的转换效率高，运维成本低，在每kWH（千瓦时）上都是更划算的。
（2）发电用的煤、水等资源在某地富集，其他地方要用电却离资源非常远，就得送电。
（3）送电的成本远低于送煤、石油等自然资源的成本，属地将资源转化为电力，再到用能地区，是最经济的方式。
三、输电线路构成

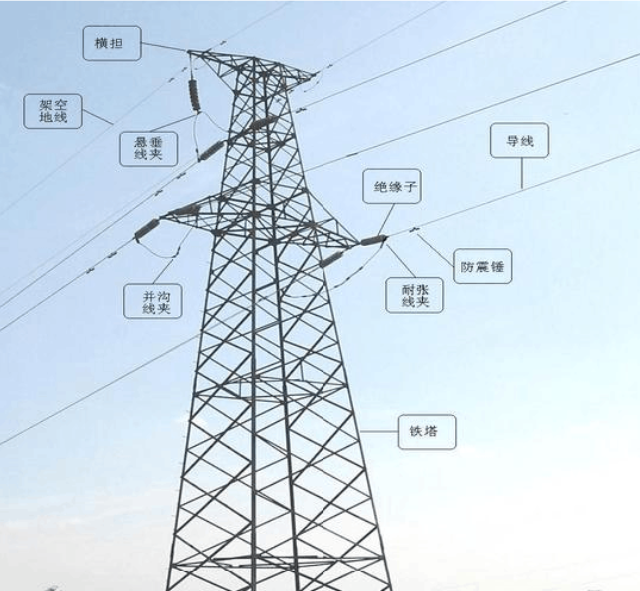

图 | 输电线路
输电线路相对于变电设备而言较为简单，构成也较为单一；按照设备状态检修定，输电线路主要划分为7个单位、1个环境。
7个单元分别是杆塔、导地线、绝缘子、金具、杆塔基础、接地装置、附属设施，一个环境是指通道环境。
四、输电线路的运维
个人感觉，输电线路的运维最苦B。
营销同志们是要被客户骂，但输电同志们是要接受大自然的严峻考验，看下我们输电同志的巡检英姿：

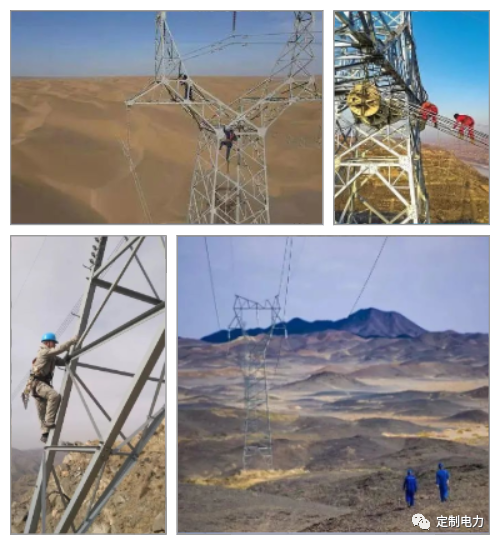

图 | 沙漠、戈壁等输电线路运维
输电线路运维的主要工作：
（1） 巡视
定期或临时去户外巡视线路，及时发现线路本体、附属设施以及线路保护区出现的缺陷或隐患，近距离对线路进行观测、检查、记录的工作，并为线路检修、维护及状态评价（评估）等提供依据。
（2）检测
输电线路检测主要检测项目保护区、基础、杆塔、防雷设施及接地装置、导线和绝缘子等等，由线路运行单位负责。
是发现设备隐患、开展设备状态评估、为状态检修提供科学依据的重要手段。
（3）维修
线路维修应遵循“应修必修，修必修好”的原则。
状态检修是在对输电设备或部件所处的健康状态进行诊断的基础上，对设备状态量超过状态控制值的部位或区段进行维护和修理的过程。
线路状态检修工作包括停电、不停电测试和试验以及停电、不停电检修维护工作。
五、输电种类
按照输送电流的性质，输电分为交流输电和直流输电。
交流输电

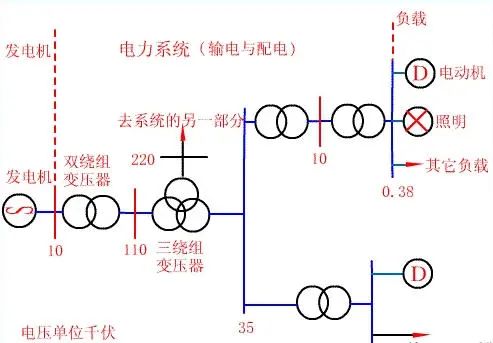

图 | 交流组网
发电厂发出的电能多为三相交流电，通过升压变压器，高压输电线路和降压变压器，配电线路和配电变压器将电能输送到用户。
直流输电
将发电厂发出的交流电通过整流站变换成直流电，经直流电路输送到受端后，逆变站把直流电转换成交流电送到用户。
主要应用
🔺远距离大容量输电。直流电缆不存在电容电流和电抗其输送距离不受限制。
🔺非同步联网。直流输电系统联网，不存在稳定性问题及故障连锁反应。
🔺海底电缆送电。交流电缆线路的输送受电容电流限制，难以实现远距离送电。
六、输电电压等级

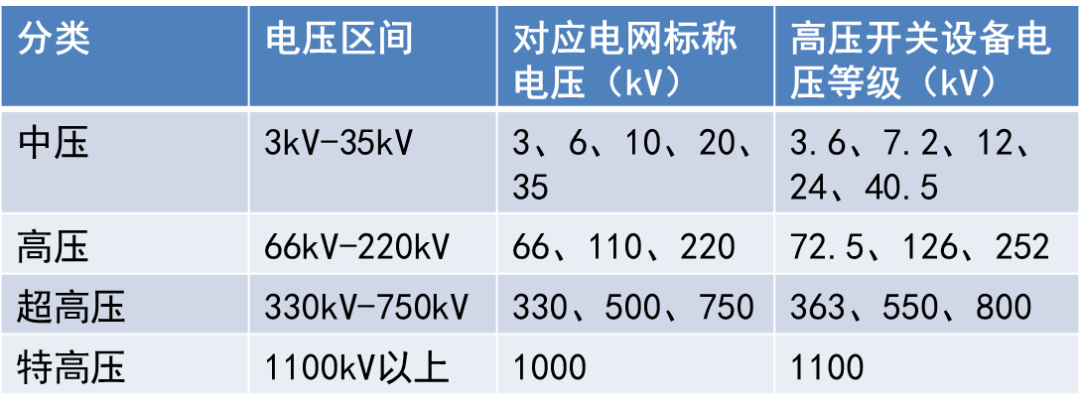

图 | 输电电压等级分类
传输电力是有损耗的，计算方式为I2R, 电流越大，发热越大，损耗越大，经济性越差，反之，电压越高，电流就越小，损耗就小，经济性好。
所以远距离传输都要用高电压输电，发电站出厂后先升压至110kV~1000kV(根据距离远近)，再长距离输送到城市、农村周边，再降压进入居民地带。
七、输送电能流程

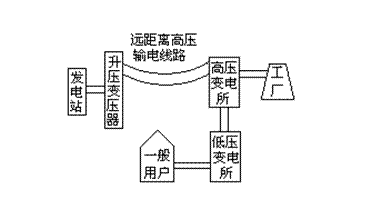

图 | 输送电能流程
输送电能总共有：发电站→升压变压器→高压输电线→降压变压器→用电单位等五个流程。
电力工业初期，发电厂建在电力用户附近，直接向用户送电，所以那个时候只有发电和用电两个环节。
随着电力生产规模和负荷中心规模的扩大，发电中心，如大型火电基地、水电基地和核电基地均远离电力工作中心，为了让那些距离远的电力用户也用到电，就需要高压输电。
八、输电线路和气象灾害
输电线路因为都在荒山野岭，且悬空线不是一个很稳定的结构，受气象的影响很大，只要一故障就是实时大面积的影响，所以气象灾害是输电线路的一个重要研究课题。
这里介绍下对输电线路影响大的气象灾害。

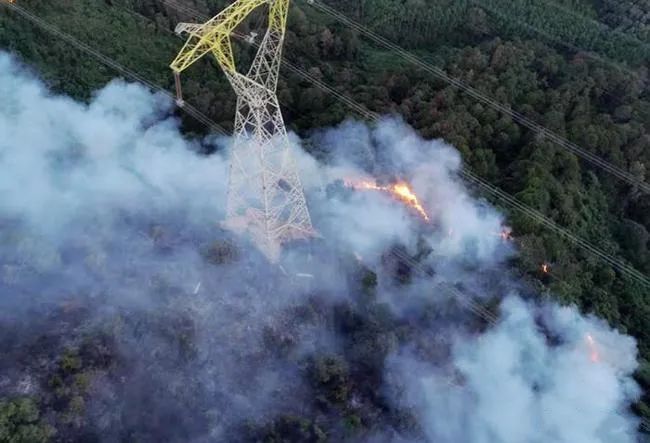

（山火）
山火就是森林火灾，它对输电线路的安全影响极大，会导致送电通道的多回线路出现同时跳闸的现象，大量的输电不能正常输出，影响用电的安全与稳定。
所以，对通过林区的架空输电线路，应加强巡视和维护，导、地线与树木间距离应符合有关规定。
（雷电）
雷电对输电线路的危害极大，有可能直接被击中，对电网中的变压器和绝缘薄弱的设备产生巨大的危害性。它还可能伴随着跳闸、大面积断电的现象出现。
所以，各电压等级线路应具备相应的耐雷水平，不满足要求的应采取措施加以解决。

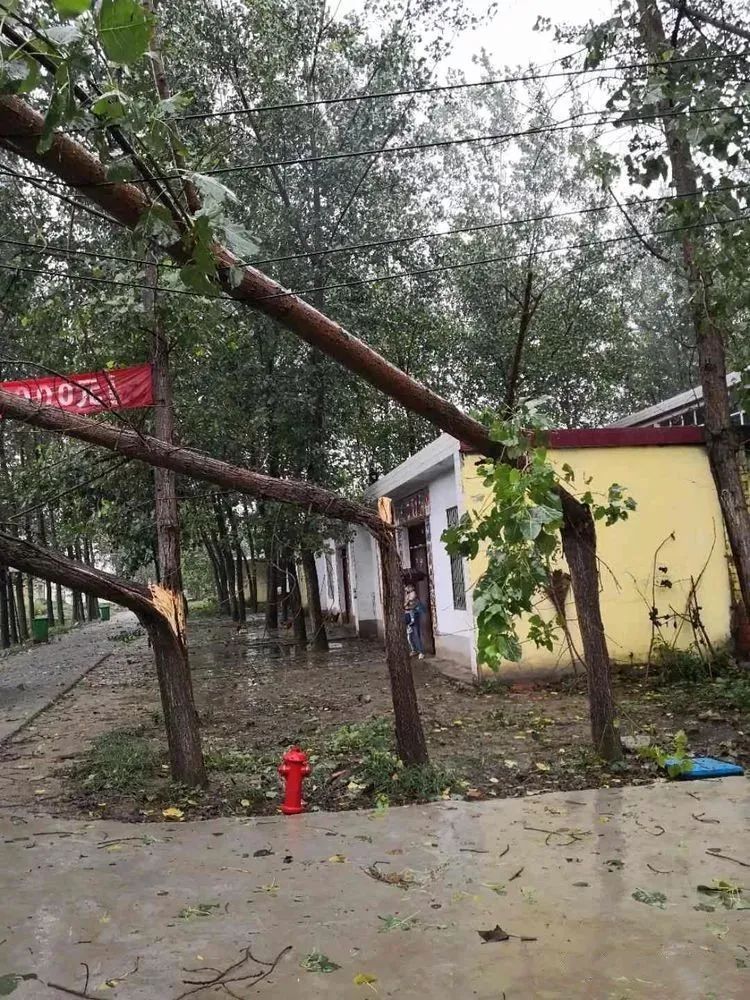

（风灾）
风灾包括了台风、飓风和强风等，大风可以将输电杆塔损坏，导线在空中强烈晃动，导致风偏放电、跳闸、断电等现象。
为了更好防止风偏故障的发生，需在设计风速、设计裕度、施工安装工艺、杆塔塔头尺寸等多个方面进行加强，以有效预防输电线路风偏闪络的发生，降低跳闸事故机率。

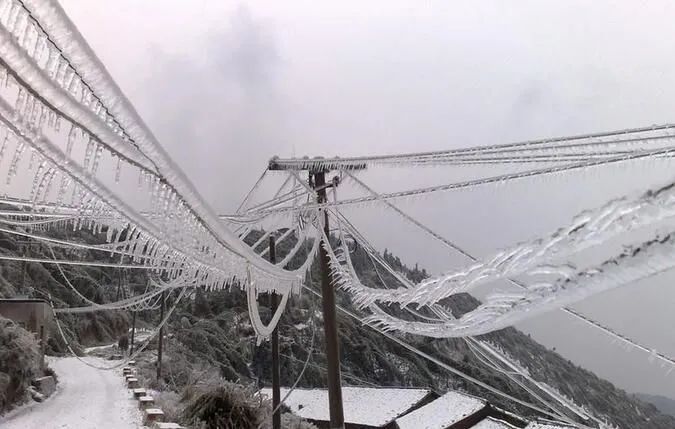

（冰灾）
影响输电线路正常安全运行的主要气象灾害是导线覆冰。
通常输电线路的覆冰会增大线路与杆塔的负荷，使得导线受风的面积增加，容易使输电线路诱发不稳定的驰振，导致跳头、扭动、冰闪跳闸等恶性事故出现，从而导致电网出现大范围的停电现象。
中国近十几年的输电线路受到冰灾的影响，产生过几次重大的电网安全事故，如2008年的冰灾是最为严重的一次，多年罕见持续的冻雨、冰雪天气，对南方的多个省区造成了重要的影响，对电网安全构成了极大的威胁。

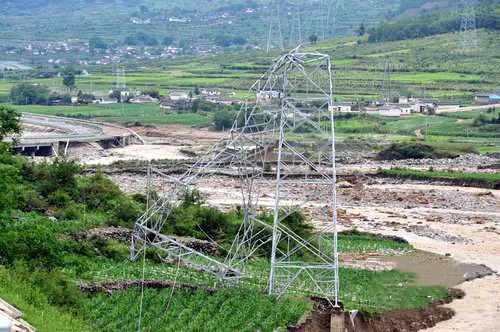

（地质灾害）
滑坡、泥石流、地面塌陷、地面沉降、地震等地质灾害是影响我国户外输电线路运行安全的重要因素，严重还会导致大电网解列运行。尤其是地震灾害对输电线路和电网的影响，使多条输电线路跳闸，导致电力中断、电厂设备损坏停运等危害。
